數控沖床主軸準停裝置
發布者：卓東機械 發布時間：2013/8/7 8:40:35
自動換刀時，刀柄上的鍵槽要對準主軸的端面鍵，為此，數控沖床主軸每次停轉必須準確地停在某一固定位置上，這就要求主軸具有準確周向定位的功能。在加工精密坐標孔時，由于每次都能在主軸固定的圓周位置上裝刀，因此可以保證刀尖與主軸相對位置的一致性，從而提高孔徑的正確性，這是主軸準停裝置的另一優點。這種使主軸準確地停止在某一位置上的裝置稱主軸準停裝置。
1.數控沖床機械控制的主軸準停裝置

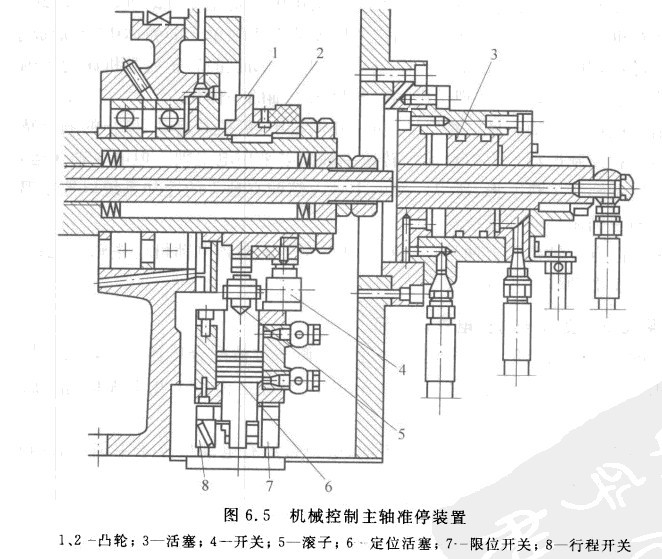

數控沖床采用機械控制的主軸準停裝置定向比較可靠、精確，但結構復雜。如圖6. 5所示，主軸準停裝置設在主軸尾端，當主軸需要停車換刀時，發出降速信號，主軸箱自動改變傳動路線，使主軸換到低速運轉；時間繼電器延時數秒后，開始接通無觸點開關4；當凸輪2上的感應片對準無觸點開關時，發出準停信號，立即切斷主電動機電源，脫開與主軸的傳動聯系，以消除傳動系統中大部分旋轉零件的慣性對主軸準停的影響，使主軸作低速空轉；再經過時間繼電器的短暫延時，接通液壓油，使定位活塞6帶動定位滾子5向上運動，并壓緊在凸輪1的外表面。當主軸帶動凸輪l慢速轉至其上的V形槽對準滾子5時，滾子進入槽內，使主軸準確停止，同時限位開關7發出信號，表示已完成準停。如果在規定的時間內限位開關7未發出完成準停信號，即表示滾子5沒有進入V形槽，這時時間繼電器發出重新定位信號，并重復上述動作，直到完成準確停止；然后，定位活塞6退回到釋放位置，行程開關8發出相應的信號。
2.數控沖床電氣控制的主軸準停裝置
這種準停裝置如圖6. 6所示，它利用裝在主軸上的磁性傳感器作為位置反饋元件，由其輸出信號，使主軸準確停在規定位置上。此種裝置不需要機械部件，可靠性高，準停時間短，只需簡單的強電順序控制，且有較高的精度和剛性，是目前加工中心普遍采用的電控準停裝置。
在傳動主軸旋轉的塔輪1的端面上裝有一個原墊片4，墊片上又裝有一個體積很小的永久磁鐵3。在主軸箱箱體對應于主軸準停的位置上，裝有磁傳感器2。當數控沖床需要停車換刀時，數控裝置發出主軸停轉指令，主軸電動機立即降速，在主軸5以最低轉速慢轉很少幾轉后，永久磁鐵3對準磁傳感器2時，后者發出準停信號。此信號經放大后，由定向電路控制主軸電動機準確地停止在規定的周向位置上。
