AC伺服數控沖床系統組成

發布者：卓東機械發布時間：2011/2/2 8:56:57

AC伺服數控沖床采用交流伺服電機驅動傳動機構，傳動機構將電機的旋轉運動轉化為滑塊的直線運動，通過位移傳感器檢測滑塊的運動實現閉環控制，滑塊和工作臺的距離還可以通過調模電機實現裝模高度的調整。加工時模具“上模一安裝在滑塊上，“下模一固定在工作臺面。由滑塊沖擊模具，從而沖擊出所需要的形狀和尺寸。一款交流伺服沖床的原理圖如圖2所示。

圖為2日本小松H2F型AC伺服沖床

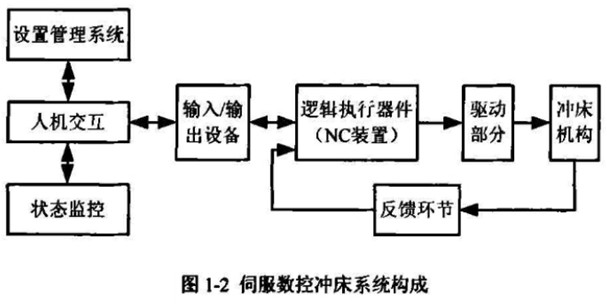

交流伺服數控轉塔沖床主要包括以下幾個部分：人機交互系統、設置管理系統、狀態監控、通信設備、數字控制器件構成的邏輯執行設備、驅動裝置和沖床機構以及檢測元器件。如圖1-2所示．圖1-2伺服數控沖床系統構成。

系統通過人機交互實現操作人員和伺服沖床系統之間的聯系；設置管理系統，實現包括模具加工工藝參數的設置，機器設置，文件管理在內的功能：狀態監控動態監測當前沖床加工運行狀態。輸入、輸出設備實現控制信息的下傳和伺服沖床信息的上載。邏輯執行器件(NC裝置)，完成邏輯執行的全過程。驅動部分包括驅動部件、速度反饋和控制單元，執行邏輯執符器件發出的運動命令，驅動沖床傳動機構。、反饋環節由直線檢測元件、光電編碼盤、載荷傳感器等傳感設備組成，測量直線位移、角位移、沖床載荷等參量，提供實際位置的脈沖信號信息和載荷的電量信號，并與給定值比較，從而實現閉環數字控制。
