數控沖床主軸部件的潤滑與密封
發布者：卓東機械 發布時間：2011/9/6 10:51:22
主軸部件的潤滑與密封是數控沖床使用和維護過程中值得重視的兩個問題。良好的潤滑效果可以降低軸承的工作溫度和延長使用壽命。密封不僅要防止灰塵屑末和切削液進入，還要防止?jié)櫥偷男孤?/FONT>
1．主軸軸承潤滑方式在數控沖床上，主軸部件軸承潤滑方式有：油脂潤滑、油液循環潤滑、油霧潤滑，油氣潤滑等方式。
(1)油脂潤滑方式這是目前在數控沖床的主軸軸承上最常用的潤滑方式，特別是在前支承軸承上更是常用。當然，如果主軸箱中沒有冷卻潤滑油系統，那么后支承軸承和其他軸
承，一般采用油脂潤滑方式。
主軸軸承油脂封人量，通常為軸承空間容積的10%，切忌隨意填滿。油脂過多，會加劇主軸發熱
采用油脂潤滑方式，要采取有效的密封措施，以防止切削液或潤滑油進入到軸承中去。
(2)油液循環潤滑 在數控沖床主軸上軸承的主軸，即可使用這種方式。對一般主軸軸承來說，后支承上采用這種潤滑方式比較常見。

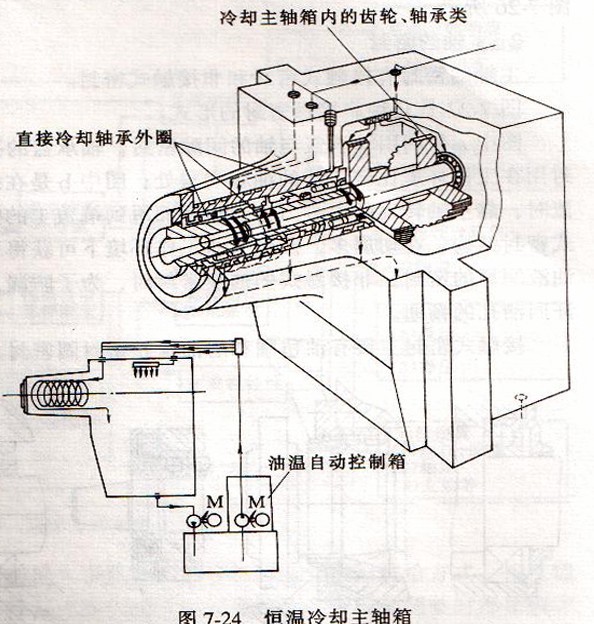

如圖7-24所示，是恒溫油液循環潤滑冷卻方式。由油溫自動控制箱控制的恒溫油液，經油泵打到潤軸箱，一路沿主軸前支承套外暖上的螺旋槽流動，帶走主軸軸承所發出的熱量。另一路通過主輔精內的分油器，把恒溫油噴射到傳兩齒輪和傳動軸支承軸承上，以帶走它們所產生的熱量。這種方式潤滑和降溫效果都很好。
(3)油霧潤滑方式油霧潤滑方式是將油液經高壓氣體霧化后從噴嘴成霧狀噴到需潤滑的部位的潤滑方式。由于是霧狀油液吸熱性好，又無油液攪拌作用，所以常用于高速主軸軸承的潤滑。但是油霧容易吹出，有采用油液循環潤滑方式的。裝有GAMFT冷卻主軸箱內的齒輪、軸承類污染環境。
(4)油氣潤滑方式油氣潤滑方式是針對高速主軸而開發的新型潤滑方式。它是用極微量油(8—16min約0.03cm)潤滑軸承，以抑制軸承發熱。其潤滑原理如圖7-25所示。油箱中的油位開關和管路中的壓力開關，確保在油箱中無油或壓力不足時，能自動切斷主電動機電源。
在用油液潤滑角接觸軸承時，要注意角接觸軸承有泵油效應。須使油液從小口進入，如圖7-26所示。
2、主軸的密封
主軸的密封有接觸式密封和非接觸式密封。
圖中a是利用軸承蓋與軸的間隙密封，軸承蓋的孔內開槽是為了提高密封效果。這種密封用在工作環境比較清潔的油脂潤滑處；圖中b是在螺母的外圓上開鋸齒形環槽，當油向外流時，靠主軸轉動的離心力把油沿斜面甩到端蓋1的空腔內，油液流回箱內；圖中c是迷宮式密封結構，在切屑多，灰塵大的工作環境下可獲得可靠的密封效果，這種結構適用油脂或油液潤滑的密封。非接觸式的油液密封時，為了防漏，重要的是保證回油能盡快排掉，要保證回油孔的暢通。
接觸式密封主要有油氈圈和耐油橡膠密封圈密封，如圖7-28所示。
